Transport pneumatique : fiches techniques
Le système Point-point
Le système point-point est un réseau pneumatique point – point mono ou bidirectionnel, avec possibilité de gestion d’un aiguillage pour relier jusqu’à trois points entre eux.
En reliant simplement deux points :
– dans un seul sens : monodirectionnel / dans les deux sens : bidirectionnel
– qu’ils soient simplement distants de quelques mètres ou de plusieurs kilomètres
– dans un même bâtiment ou entre deux bâtiments
– qu’il faille traverser une route ou une rivière
– tracer et sécuriser les envois
– en circulant en aérien ou en souterrain
– à l’intérieur ou à l’extérieur, en arrivant par le haut ou par le bas<
– de quelques grammes à plus de 30 kgs.
– dans des diamètres de tubes allant de 63 à 315 mm
Aerocom avec son produit AC2U, saura vous apporter la solution quelque soit votre domaine d’activité ou la charge à transporter.
Transport pneumatique : fiches techniques
Le transport de fond
La gamme de nos produits s’étend du simple système point à point, en passant par la possibilité du transfert de fonds monodirectionnel ou bidirectionnel jusqu’au système complexe supervisé par ordinateur avec badges d’identification, etc.
Les systèmes mono directionnels
Les systèmes unidirectionnels de transfert de fonds Aerocom relient chacune des caisses à une station de réception situé dans la salle des coffres ou de comptage. L’argent est transporté dans des cartouches ou des sacoches qui circulent à une vitesse de 6-10 mètres par seconde.
Les stations sont reliés entre elles par des aiguillages PVC en Y. Ce type d’installation offre un concept parmi les plus simples et les plus efficaces.
L’implantation de la station au niveau des caisses se fait en départ par le haut ou par le bas en fonction des exigences du client et de l’environnement des caisses.
Les systèmes bidirectionnels
Les systèmes bidirectionnels permettent en plus du délestage d’argent, l’appoint d’argent et l’échange de monnaie avec les différentes stations périphériques en utilisant des aiguillages 2, 3 ou 4 voies en lieu et place des simples aiguillages en Y utilisés sur les systèmes monodirectionnels.
Dépôt d’argent d’un point à un autre
Liaison entre deux points caisse centrale, salle des coffres, sas convoyeurs, kiosque station service…
Tous types de configurations sont possibles pour ces liaisons pneumatiques point point.
Solutions de transport de fonds avec traçabilité et identification des utilisateurs
Des systèmes plus sophistiqués vous permettent de visualiser en direct et d’enregistrer toutes les transactions d’argent par le réseau pneumatique, en option les utilisateurs peuvent être identifiés par cartes magnétique ou RFID, par code pin. Ces produits adaptés aux grandes structures vous apportent une sécurité maximale.
Transport pneumatique : fiches techniques
Installation mono-ligne
L’installation mono-ligne est un système de transport pneumatique qui permet de relier entre eux un certain nombre de points. Ces solutions sont bidirectionnelles, c’est-à-dire que chaque poste, gare ou station du réseau de tube pneumatique peut envoyer et recevoir.
Une seule cartouche peut se déplacer en même temps
Par opposition avec un réseau multiligne une seule cartouche peut se déplacer en même temps. C’est une fois la cartouche arrivée à destination qu’une autre peut prendre le départ. Les cartouches peuvent néanmoins être mises en instance de départ sur l’ensemble des stations. Une station peut recevoir une cartouche alors qu’elle en a une autre en attente d’expédition. Le logiciel de supervision calcule le chemin le plus court et suit la cartouche durant son déplacement, en cas de problème il recalcule automatiquement un autre trajet, tout en tentant de résoudre le défaut.
Ce système est principalement utilisé dans les industries, les entrepôts, etc.
Transport pneumatique : fiches techniques

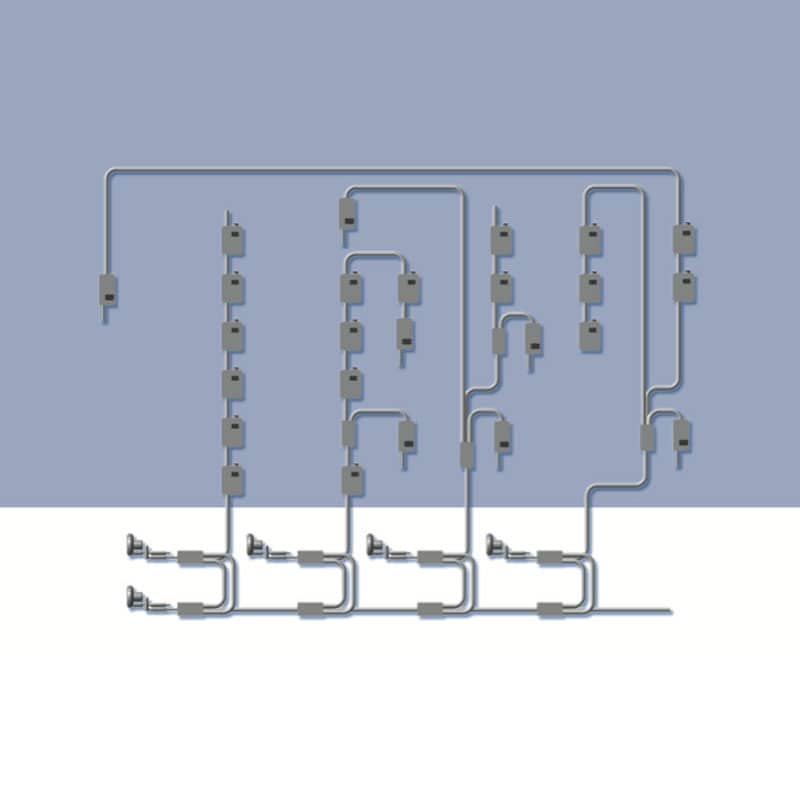

Installation multi-lignes
L’utilisation d’un système multi-lignes se justifie lorsque les réseaux de tubes sont très longs, lorsque le nombre de stations et/ou le trafic est très important.
Relier plusieurs lignes de transport pneumatique
Le principe consiste à relier entre elles plusieurs lignes de transport pneumatique par l’intermédiaire de zones de transfert de type par aiguillage ou stockeur centralisé. Plusieurs cartouches peuvent donc circuler dans un même réseau en même temps et passer d’une ligne dans l’autre.
Aerocom peut ainsi gérer un nombre infini de Station et de Lignes sur une même Installation. L’ensemble de l’installation est gérée par des automatismes de qualité industrielle et supervisé par ordinateur.
